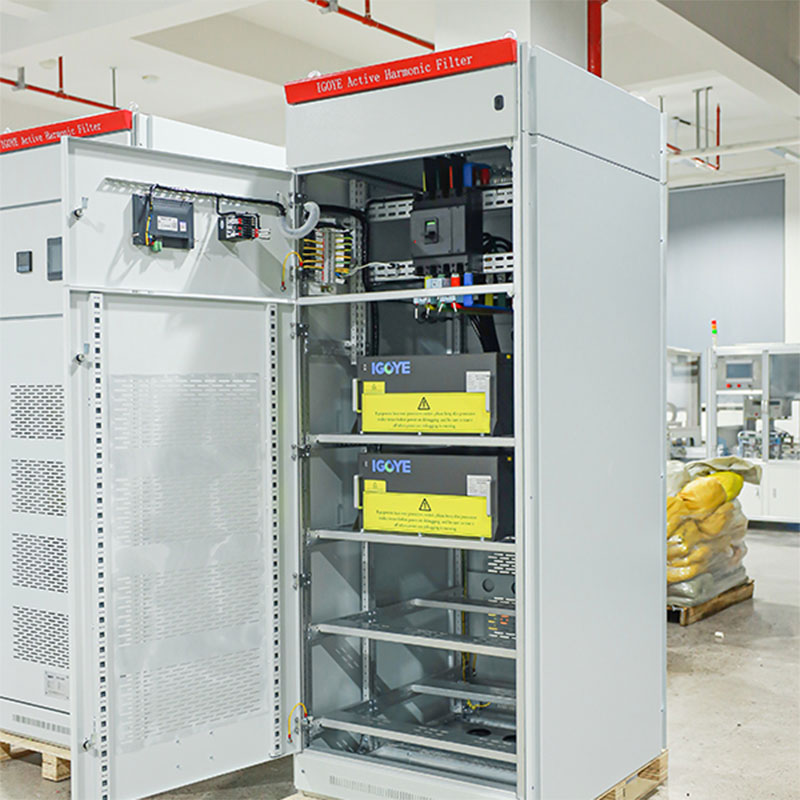

Filtre harmònic actiu de tipus de gabinet de quatre fils de quatre fils
El filtre harmònic actiu del gabinet de quatre fils de la Xina ha estat l’últim model impulsat al mercat. Utilitza el control digital, té un disseny de gabinet modular i compensa fins als 50è harmònic, abordant els desequilibris i els harmònics de la línia neutra. Ideal per a centres de dades, hospitals i instal·lacions industrials. Poseu -vos en contacte amb nosaltres avui per rebre una proposta de preus personalitzada adaptada a les vostres necessitats empresarials.
El filtre harmònic actiu de tres fils de quatre fils (APF) ofereix un filtre harmònic actiu (APF) Solució robusta per a la mitigació harmònica en sistemes de potència de quatre fils. Utilitzant el control digital DSP+CPLD i una topologia de tres nivells, aquest APF Ofereix una compensació harmònica precisa fins al 50è harmònic, abordant -se Els desequilibris trifàsics i els harmònics de la línia neutra. El disseny modular permet per a la capacitat escalable mitjançant connexió paral·lela. Allotjat en un robust gabinet amb conductes aeris independents, el tipus de gabinet trifàsic de quatre fils El filtre harmònic actiu garanteix un funcionament fiable en entorns exigents. Disponible en una gamma de valoracions de tensió i corrent, aquesta APF proporciona Millora integral de la qualitat de la potència.
Descripció del model:
| Gir | Ah | 0.4 | 50a | / | 4L | C |
| Codi empresarial | Filtre harmònic actiu | Nivell de tensió 0,22: 220V 0,4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Capacitat nominal （KVAR） 25/50/75/100/150A | 4L: triple de quatre fils | C: gabinet |
Característiques:
● Utilitzeu DSP+CPLD tot el nucli de control digital, tecnologia de topologia de tres nivells,
Algoritme de detecció harmònica avançada i estratègia de control de PWM
Compensació precisa del corrent harmònic.
● Adoptar el disseny modular, que facilita la connexió paral·lela de múltiples
Mòduls, ocupa poc espai i és fàcil de mantenir.
● El disseny estructural de conductes d'aire independents i magatzems independents
Assegura el funcionament estable de l'equip.
● Pot filtrar els harmònics en una àmplia gamma d’harmònics, de 2 a 50
Harmònics i resoldre el problema del desequilibri trifàsic alhora.
● La taxa de filtratge harmònica és alta. Si la capacitat ho permet, l’harmònic
La taxa de filtratge actual pot arribar al 95%. Estableix el 100% de limitació actual
Sortida per assegurar el funcionament estable a llarg termini de l'equip.
Aplicacions:
Els filtres harmònics actius de l’armari de quatre fils tripliquen Froms Cerqueu aplicació En diversos sectors que requereixen una qualitat de potència millorada:
● Centres de dades:Salvaguardar equips sensibles i
Mantenir l'estabilitat operativa reduint els corrents harmònics i neutres
Problemes de línia.
● Hospitals:Garantint un poder fiable per a la medicina crítica
Equipament, minimitzant les interrupcions causades per la distorsió harmònica.
● Instal·lacions industrials:Millorar la qualitat de la potència per a
Equips i processos de quatre fils sensibles, augmentant l'eficiència i
fiabilitat.
● Edificis comercials:Reduint la distorsió harmònica de
Diverses càrregues, inclosos ordinadors, il·luminació i sistemes de climatització.
● Integració de les energies renovables:Facilitant el suau
Integració de fonts d’energia renovables a la xarxa abordant -se harmònic
preocupacions.
Els filtres harmònics actius del gabinet de quatre fils de quatre fils proporcionen un Solució integral per optimitzar la qualitat de la potència i els equips Rendiment en sistemes de quatre fils.
Paràmetres tècnics:
| Sèrie 220V | Sèrie 380V | Sèrie 500V | Sèrie 690V | ||
| Altitud | <2000m, per sobre dels 2000m, es deriva segons GB/T3859.2 | ||||
| Temperatura ambient | -20 ～+50 ℃ | ||||
| Humitat relativa | ≤90%, sense condensació a la superfície quan el mensual La temperatura mínima és de 25 ℃ | ||||
| Nivell de contaminació | Nivell III per sota | ||||
| Tensió de funcionament | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Freqüència de treball | 50Hz ± 5% | ||||
| Compensació actual | 25a | 25/50/75/100/150A | 100A | 100A | |
| Estructura de la graella | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Nombre d’unitats connectat en paral·lel |
Ulimitada | ||||
| Eficiència general de la màquina | ≥97% | ||||
| Estructura de la graella | 32kHz | 16kHz | 12,8kHz | 12,8kHz | |
| Gamma de compensació | 2 ～ 50 vegades, la taxa de compensació única es pot ajustar | ||||
| Selecció de funcions | Poder reactiu | Potència reactiva, potència reactiva + asimetria | |||
| Poder reactiu taxa de compensació |
≥95% | > 92% | |||
| Filtratge neutral capacitat |
La capacitat de filtratge de línia neutra és 3 vegades la de la fase Capacitat de filtratge | ||||
| Temps de resposta completa | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Soroll | ≤60db | ≤60db | ≤65db | ≤65db | |
| Mètode de control | Interfície RS485 de 2 vies (suporta GPRS/WiFi) | ||||
| Protecció | Sobrecàrrega, sobrecurrent de programari/maquinari, sobretensió de la graella i infravaltatge, fallada de potència, excés, freqüència Protecció de l’anormalitat, etc. | Sobrecàrrega, sobrecurrent de programari/maquinari, sobretensió de la graella i la infravaltatge, el desequilibri de la tensió de la xarxa, la fallada de potència, Overtemature, anormalitat de freqüència, curtcircuit protecció, etc. | |||
| Mètode d'instal·lació | Basada en cremallera/paret | Cremallera | |||
| Línia entrant | Tipus d'entrada de tornada （Tipus de cremallera） 、 entrants superiors （muntats a la paret） | Línia entrant | |||
| Nivell de protecció | IP20 | ||||
Model i especificació:
| Model de dispositiu de gabinet | ||||
|---|---|---|---|---|
| Número de model | Capacitat de compensació (KVAR) | Tensió del sistema (V) | Dimensions (d*w*h) | Mètode de refrigeració |
| GY APF-0.4-100A/4L-C | 100 | 380 ± 20% | 800*1000*2200mm | Refrigeració d'aire forçat |
| GY APF-0.4-150A/4L-C | 150 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-200A/4L-C | 200 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-250A/4L-C | 250 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-300A/4L-C | 300 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-400A/4L-C | 400 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.5-300A/4L-C | 300 | 500 ± 20% | 800*1000*2200mm | |
| GY APF-0.69-300A/4L-C | 300 | 690 ± 20% | 800*1000*2200mm | |
