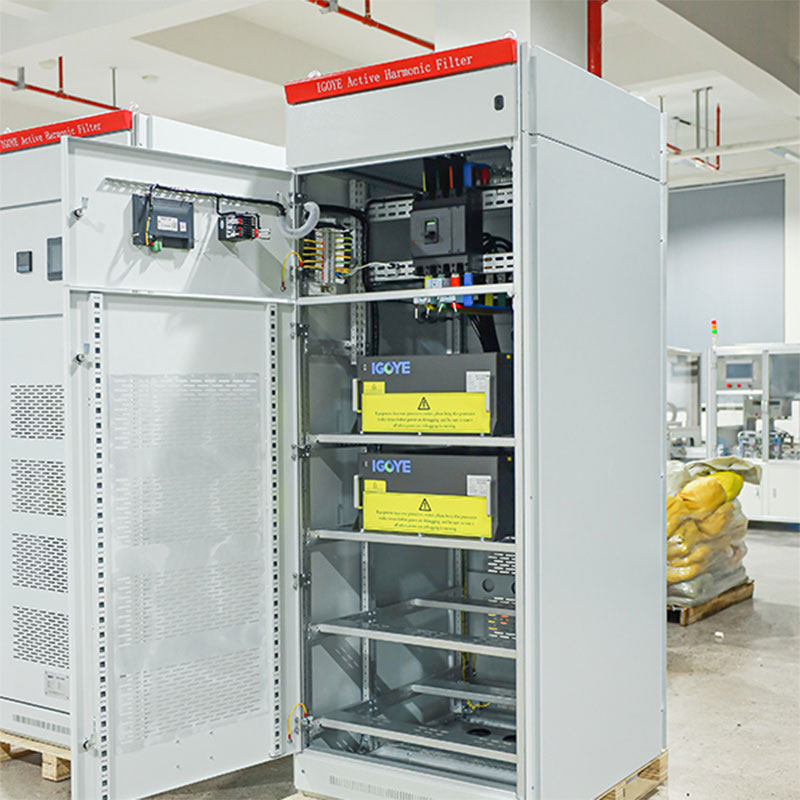

Filtre harmònic actiu de tipus de gabinet de 380V

El filtre harmònic actiu de tipus 380V del gabinet (APF) ofereix una solució robusta per a la mitigació harmònica en sistemes trifàsics de tres fils i quatre fils. Utilitzant el control digital DSP+CPLD avançat i una topologia de tres nivells, aquest APF proporciona una compensació harmònica precisa fins al 50è ordre, corregint simultàniament desequilibris trifàsics. El disseny modular permet una expansió de capacitat flexible mitjançant connexió paral·lela. Allotjat en un gabinet durador amb conductes aeris independents, el filtre harmònic actiu de 380V del gabinet de gabinet garanteix un rendiment constant i un manteniment simplificat. Disponible en una gamma de qualificacions actuals (100A-400A) i KVAR capacitats (100-400), aquest APF proporciona una millora completa de la qualitat de potència per a sistemes de 380V.

Descripció del model:

Característiques:

● Utilitzeu DSP+CPLD tot el nucli de control digital, tecnologia de topologia de tres nivells, algoritme de detecció harmònica avançada i estratègia de control PWM per aconseguir una compensació precisa del corrent harmònic.
● Adoptar el disseny modular, que facilita la connexió paral·lela de diversos mòduls, ocupa poc espai i és fàcil de mantenir.
● El disseny estructural de conductes aeris independents i magatzems independents garanteix el funcionament estable de l'equip.
● Pot filtrar els harmònics en una àmplia gamma d’harmònics, de 2 a 50 harmònics, i resoldre el problema del desequilibri trifàsic alhora.
● La taxa de filtratge harmònica és alta. Si la capacitat ho permet, la taxa de filtratge de corrent harmònic pot arribar al 95%. Establiu el 100% de sortida limitant actual per assegurar el funcionament estable a llarg termini de l'equip.

Aplicacions:

Els filtres harmònics actius del tipus de gabinet de 380V són adequats idealment per a aplicacions exigents que requereixen una qualitat de potència superior a 380V:

● Grans centres de dades:Mantenir la potència estable per a la infraestructura informàtica crítica, prevenir la pèrdua de dades i els temps d’aturada a causa de pertorbacions harmòniques.
● Automatització industrial:Garantir un funcionament precís i fiable dels sistemes automatitzats minimitzant la interferència harmònica.
● Entorns industrials pesats:A mitigació dels harmònics generats per maquinària gran i unitats de freqüència variable en entorns de fabricació.
● Integració de les energies renovables:Millorar la qualitat de la potència en el punt de l'acoblament comú per a la integració perfecta de les fonts d'energia renovables.

Els filtres harmònics actius del tipus de gabinet de 380V proporcionen una solució integral per millorar la qualitat de la potència en exigents aplicacions de 380V, garantint un funcionament eficient i fiable dels equips sensibles.

Paràmetres tècnics:

Model i especificació:
