Generador de VAR estàtic avançat de muntatge de cremallera
Geya Rack Mount Advanced Static VAR Generator és una solució fiable per a una compensació de potència reactiva dinàmica. Control DSP+CPLD, <10MS Response, Disseny modular, 220V-690V, 5KVAR-400KVAR. Millora la qualitat de l’energia en aplicacions diverses.
Geya produeix generadors de VAR estàtic avançats de muntatge de cremallera (ASVGS). Aquests ASVG proporcionen una compensació de potència reactiva dinàmica. Això millora la qualitat de l’energia. Utilitzen la tecnologia DSP i CPLD. Això garanteix un control precís i una resposta ràpida. El temps de resposta és inferior a 10ms. D’aquesta manera s’evita la superació i els problemes de subcompensació. El disseny modular permet una connexió paral·lela. La connexió de diverses unitats augmenta la capacitat. Geya ofereix diversos models. Els models cobreixen diferents tensions i capacitats. Les tensions inclouen 220V, 380V, 500V i 690V. Les capacitats oscil·len entre 5Kvar i 400kVar. Les funcions clau inclouen el muntatge de cremallera, el refredament forçat de l’aire i diverses funcions de protecció.
Descripció del model:
| Gir | Asvg | 0.4 | 50k | / | 4L | R |
| Codi d'empresa | Generador de VAR estàtic | Nivell de tensió 0,22: 220V 0,4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Capacitat nominal (KVAR) 5/15/35/50/75/100kVar | 2L: monofàsic 3L: triple de tres fils 4L: triple de quatre fils |
R: Muntatge de cremallera |
Característiques:
● Utilitzeu DSP+CPLD tot el nucli de control digital, tecnologia de topologia de tres nivells, algoritme de detecció de potència reactiva avançada i estratègia de control PWM per aconseguir una compensació dinàmica i precisa de la potència reactiva.
● Adoptar el disseny modular, que facilita la connexió paral·lela de diversos mòduls, té un espai reduït i és fàcil de mantenir.
● El disseny estructural de conductes aeris independents i magatzems independents garanteix el funcionament estable de l'equip.
● Realitzeu una compensació dinàmica de gamma completa per a la potència reactiva inductiva i la potència reactiva capacitiva i solucioneu el problema de desequilibri trifàsic alhora.
● La velocitat de resposta dinàmica a la càrrega es troba al nivell de mil·lisegons, cosa que pot aconseguir una compensació dinàmica i precisa per a la potència reactiva de les càrregues d’impacte.
Aplicacions:
Els generadors de VAR estàtic avançats de muntatge de cremallera tenen aplicacions diverses. S'adapten a diverses indústries. Aquests inclouen:
● Distribució d'energia residencial
● Tractament de l'aigua
● Energies renovables (fotovoltaic)
● Processament químic
● petroli i gas
● Metal·lúrgia
● Mineria
● Fabricació d'automòbils
Aquests ASVG milloren la qualitat de la potència. Es compensen les fluctuacions de potència reactives. Això millora l'estabilitat i l'eficiència del sistema.
Paràmetres tècnics:
| Sèrie 220V | Sèrie 380V | Sèrie 500V | Sèrie 690V | |||
| Altitud | <2000m, per sobre dels 2000m, es deriva segons GB/T3859.2 | |||||
| Temperatura ambient | -20 ～+50 ℃ | |||||
| Humitat relativa | ≤90%, sense condensació a la superfície quan la temperatura mínima mensual és de 25 ℃ | |||||
| Nivell de contaminació | Nivell III per sota | |||||
| Tensió de funcionament | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Freqüència de treball | 50Hz ± 5% | |||||
| Capacitat de compensació nominal | 5kvar | 15/35/50/75/100kVar | 90kvar | 120kvar | ||
| Estructura de la graella | L/N | 3P3W/3P4W | ||||
| Nombre d'unitats connectades en paral·lel | Ulimitada | |||||
| Eficiència general de la màquina | ≥97% | |||||
| Freqüència d'encesa | 32kHz | 16kHz | 12,8kHz | 12,8kHz | ||
| Selecció de funcions | Poder reactiu | POS REACTIU 、 POS REACTIU+INequilibri | ||||
| Taxa de compensació de potència reactiva | ≥99% | > 95% | ||||
| Temps de resposta completa | <10ms | |||||
| Soroll | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Mètode de control | Interfície RS485 de 2 vies (suporta GPRS/WiFi) | |||||
| Protecció | Sobrecàrrega, sobrecorrent de programari/maquinari, sobretensió de la graella i infravaltatge, fallada d’energia, excés, protecció de l’anormalitat de freqüència, etc. | Sobrecàrrega, sobrecorrent de programari/maquinari, sobretensió de la graella i infravaltatge, desequilibri de tensió de la graella, fallada de potència, excedició, anormalitat de freqüència, protecció del circuit de tir, etc. | ||||
| Mètode d'instal·lació | Basada en cremallera/paret | Cremallera | ||||
| Línia entrant | Tipus d'entrada de tornada （Tipus de cremallera） 、 entrants superiors （muntats a la paret） | Línia entrant | ||||
| Nivell de protecció | IP20 | |||||
Model i especificació:
| Models | ||||
|---|---|---|---|---|

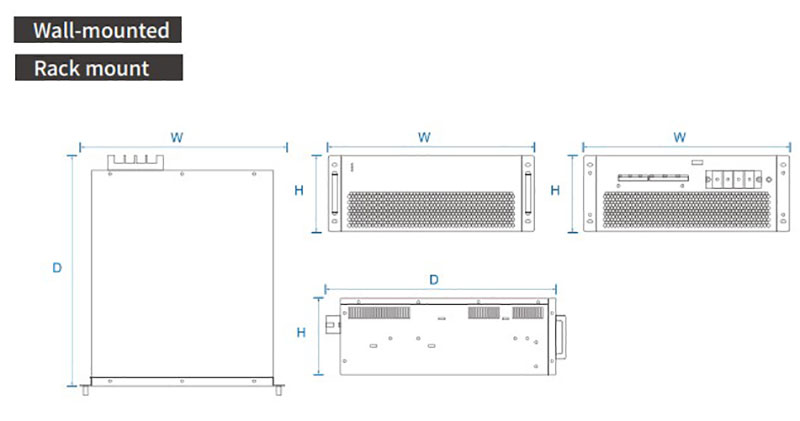

| Número de model | Capacitat de compensació (KVAR) | Tensió del sistema (V) | Dimensions (d*w*h) | Mètode de refrigeració |
| GY ASVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160mm | Refrigeració d'aire forçat |
| GY ASVG-0.4-15K/4L-R/W | 15 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0.4-50K/4L-R/W | 50 | 380 ± 20% | 500*540*190mm | |
| GY ASVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*580*240mm | |
| GY ASVG-0.4-100K/4L-R/W | 100 | 380 ± 20% | 500*580*240mm | |
| GY ASVG-0.5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275mm | |
| GY ASVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275mm | |
