Filtre harmònic de muntatge actiu de 380V Rack
Necessiteu un filtre harmònic de muntatge actiu de muntatge actiu actiu de 380V de 380V? Geya proporciona solucions intel·ligents i fiables adaptades a les vostres necessitats. Amb configuracions exhaustives, garantia de qualitat i lliurament ràpid, atenem una varietat de requisits del client. Poseu-vos en contacte amb nosaltres ara per obtenir preus a l'engròs i servei en línia de 24 hores.

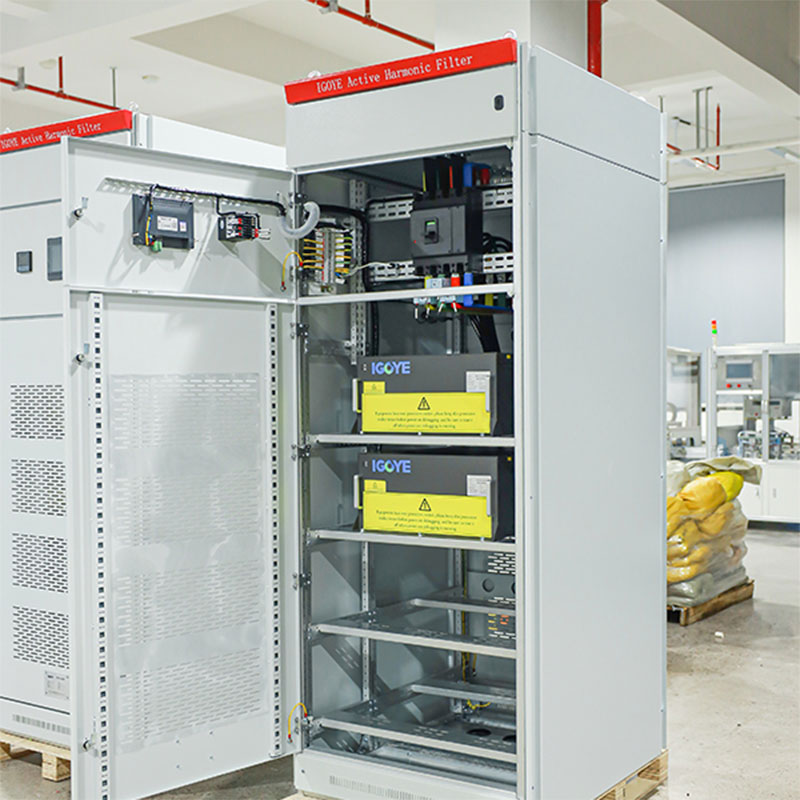

El filtre Harmonic Mount Active Mount de Rack de 380V proporciona un harmònic avançat Mitigació per a fils trifàsics (3P4W) i trifàsic de tres fils (3P3W) Sistemes de potència. Utilitzant el control digital DSP+CPLD i un tres nivells Topologia, aquesta unitat muntada en cremallera ofereix un corrent harmònic precís Compensació fins al 50è Harmònic. El disseny modular admet paral·lel Connexió per augmentar la capacitat i un manteniment simplificat. Múltiple Els models estan disponibles amb qualificacions actuals de 25A a 150A, abordant un Ampli ventall de requisits del sistema d’energia. El refredament de l'aire forçat garanteix fiable Funcionament fins i tot en condicions exigents. Aquest muntatge de cremallera de 380V actiu Harmonic Filter ofereix una solució robusta i adaptable per a Harmonic Distorsió.
Descripció del model:
| Gir | Ah | 0.4 | 50a | / | 4L | R |
| Codi d'empresa | Filtre harmònic actiu | Nivell de tensió 0,4: 380V ± 20% |
Capacitat nominal （KVAR） 25/50/75/100/150A | 3L: triple de tres fils 4L: triple de quatre fils |
R: Muntatge de cremallera |
Característiques:
● Utilitzeu DSP+CPLD tot el nucli de control digital, tecnologia de topologia de tres nivells,
Algoritme de detecció harmònica avançada i estratègia de control de PWM
Compensació precisa del corrent harmònic.
● Adoptar el disseny modular, que facilita la connexió paral·lela de múltiples
Mòduls, ocupa poc espai i és fàcil de mantenir.
● El disseny estructural de conductes d'aire independents i magatzems independents
Assegura el funcionament estable de l'equip.
● Pot filtrar els harmònics en una àmplia gamma d’harmònics, de 2 a 50
Harmònics i resoldre el problema del desequilibri trifàsic alhora.
● La taxa de filtratge harmònica és alta. Si la capacitat ho permet, l’harmònic
La taxa de filtratge actual pot arribar al 95%. Estableix el 100% de limitació actual
Sortida per assegurar el funcionament estable a llarg termini de l'equip.
Aplicacions:
Els filtres harmònics actius de 380V Rack Mount es despleguen a diversos indústries per assegurar la qualitat de la potència i l'estabilitat del sistema:
● Centres de dades:Protegir els servidors crítics de missions i
Equips de xarxa de problemes relacionats amb harmònics.
● Entorns industrials:Millorant el rendiment i
Fiabilitat de les unitats de freqüència variable (VFD) i altres no lineals
càrregues.
● Plantes de fabricació:Millorar el factor de potència i la reducció
Consum d’energia.
● Oil i gas:Mantenir el poder estable per a la sensibilitat
Sistemes de control de processos.
RACK 380V Mount Active Harmonic Filters Ofereix una mitigació harmònica robusta i qualitat de potència fiable per a aplicacions exigents.
Paràmetres tècnics:
| Sèrie 220V | Sèrie 380V | Sèrie 500V | Sèrie 690V | ||
| Altitud | <2000m, per sobre dels 2000m, es deriva segons GB/T3859.2 | ||||
| Temperatura ambient | -20 ～+50 ℃ | ||||
| Humitat relativa | ≤90%, sense condensació a la superfície quan el mensual La temperatura mínima és de 25 ℃ | ||||
| Nivell de contaminació | Nivell III per sota | ||||
| Tensió de funcionament | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Freqüència de treball | 50Hz ± 5% | ||||
| Compensació actual | 25a | 25/50/75/100/150A | 100A | 100A | |
| Estructura de la graella | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Nombre d’unitats connectat en paral·lel |
Ulimitada | ||||
| Eficiència general de la màquina | ≥97% | ||||
| Estructura de la graella | 32kHz | 16kHz | 12,8kHz | 12,8kHz | |
| Gamma de compensació | 2 ～ 50 vegades, la taxa de compensació única es pot ajustar | ||||
| Selecció de funcions | Poder reactiu | Potència reactiva, potència reactiva + asimetria | |||
| Poder reactiu taxa de compensació |
≥95% | > 92% | |||
| Filtratge neutral capacitat |
La capacitat de filtratge de línia neutra és 3 vegades la de la fase Capacitat de filtratge | ||||
| Temps de resposta completa | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Soroll | ≤60db | ≤60db | ≤65db | ≤65db | |
| Mètode de control | Interfície RS485 de 2 vies (suporta GPRS/WiFi) | ||||
| Protecció | Sobrecàrrega, sobrecurrent de programari/maquinari, sobretensió de la graella i infravaltatge, fallada de potència, excés, freqüència Protecció de l’anormalitat, etc. | Sobrecàrrega, sobrecurrent de programari/maquinari, sobretensió de la graella i la infravaltatge, el desequilibri de la tensió de la xarxa, la fallada de potència, Overtemature, anormalitat de freqüència, curtcircuit protecció, etc. | |||
| Mètode d'instal·lació | Basada en cremallera/paret | Cremallera | |||
| Línia entrant | Tipus d'entrada de tornada （Tipus de cremallera） 、 entrants superiors （muntats a la paret） | Línia entrant | |||
| Nivell de protecció | IP20 | ||||
Model i especificació:
| Models | ||||
|---|---|---|---|---|
| Número de model | Corrent nominal (a) | Tensió del sistema (V) | Dimensions (d*w*h) | Mètode de refrigeració |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160mm | Refrigeració d'aire forçat |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275mm | |
